自动叠片机
   【上一个】 【下一个

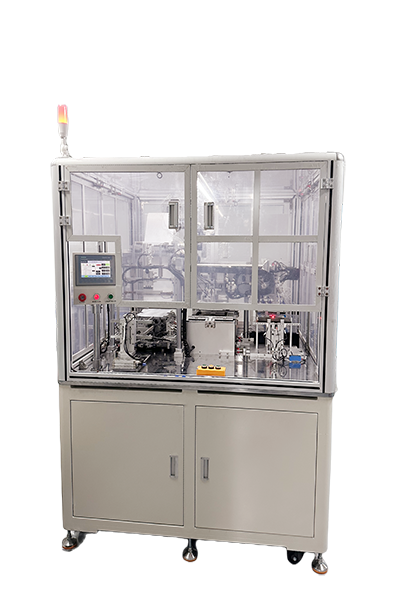

产品名称: 自动叠片机
产品型号: 300
点击次数: 706次
产品信息:

 叠片机特点概要

(1)智能人机界面。通过人机界面进行人机对话,对整机进行操作设置及各种机器信息的显示和反馈;具有工艺参数存储功能,具备隔膜放料纠偏功能;具备故障帮助及查询功能。

(2)机身结构稳固,保证高速运行状态稳定

(3)具有正负极片上料校正功能,确保叠片整齐

(4)具有取料分料功能,确保取料正确

(5)隔膜纠偏精度±0.4mm(隔膜原因除外),电芯宽度±0.3mm,电芯长度±0.3mm。正负极极片中心距±0.2mm。叠片效率视极片大小1.3-1.6s/pcs(视工艺及隔膜厚度).



叠片机性能优势

(1)正负极上料盘采用直线电机顶料、送料准确高效。

(2)正负极校正台采用三轴气缸左右移动校正,效果稳定精度高。

(3)叠片台机构采用上下升降式,避免极片在叠片途中压痕、压伤现象。左右压爪采用分离式保证左边压爪压正极,右边压爪压负极避免交叉感染。前后压爪采用直线导轨导向移动稳定保证叠片精度。

(4)正负极极片移载机构采用伺服滑台,左右移动速度高稳定。吸盘金具采用长行程保证吸片效果稳定。

(5)隔膜纠偏机构采用龙门架式保证实时纠偏的稳定性。纠偏采用日本神视传感器,精度高,马达采用同步电机速度稳定。

(6)切隔膜机构采用电阻丝加热裁切,保证裁切效果稳定(经济实惠)。

(7)出料机械手采用伺服驱动、进口气缸夹紧,效果持久稳定。



叠片机工作原理

  正负极机械手从上料盘取料后将极片进行校正,校正后将极片运往叠片台进行叠片,待堆叠至所需数量后,停止叠片并出料
