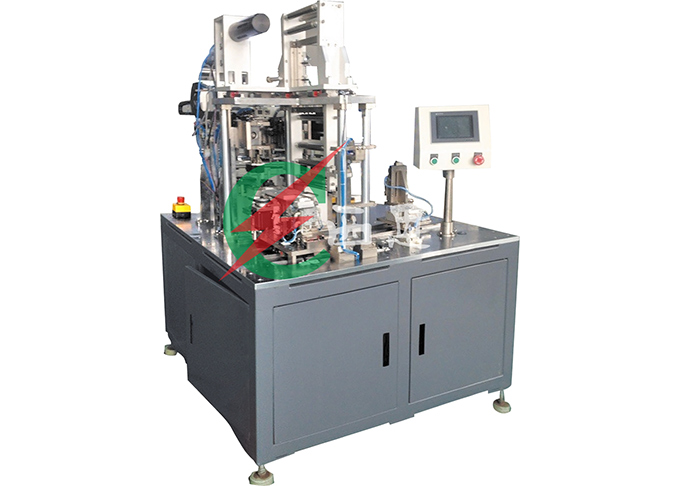

此设备适用于叠片式锂电池的电芯Z行正负极片叠片工作。
设备操作流程：人工放正负极片至正负极上料盘，安装好隔膜至叠片台上，按触摸屏启动自动运行。隔膜先压在叠片台上，先叠负极至叠片台隔膜上，叠片台移动一个工位（隔膜在两个工位中间），再叠正极至叠片台隔膜上，如此循环叠片至需要极片数量，叠片完毕后由机械手夹出，人工取出电芯包隔膜。
|
名 称 |
CNGDP--100 |
CNGDP--200 |
（自动叠片机/半自动叠片机）主要电气配置 |
|
极片尺寸长度 |
（40～180）mm |
(100～ 250) mm |
触摸屏 |
日本 三菱 |
|
极片尺寸宽度 |
( 30～100 )mm |
( 100～200 )mm |
伺服电机 |
日本 三菱 |
|
电芯厚度 |
( 5 ～ 60 )mm |
( 5 ～ 60 ) mm |
PLC |
日本 松下 |
|
叠片速度 |
（1.2～1.5秒）/片 |
（1.3～1.8秒）/片 |
光纤传感器 |
日本 基恩士 |
|
隔膜对齐精度端面 |
± 0.3mm |
±0.3mm |
负压表 |
日本 神视 |
|
正极片对齐精度 |
±0.3mm |
± 0.3mm |
真空电磁阀 |
日本 CKD |
|
负极片对齐精度 |
±0.3mm |
± 0.3mm |
汽缸 |
日本SMC/CKD |
|
极片隔膜对齐精度 |
± 0.3mm |
±0.3mm |
旋转接头 |
日本 SMC |
|
设备功率 |
3 KW |
3 KW |
丝杆 |
台湾 TBI |
|
合格率
只由本机造成的不良) |
≥98.0% |
≥98.0% |
导轨 |
台湾 上银 |
|
